臺灣上銀HIWIN直線導軌簡介：
    HIWIN線性滑軌是一種滾動導引，它由鋼珠在滑塊與滑軌之間作無限滾動循環，使得負載平臺能沿著滑軌輕易的以高精度作線性運動，其摩擦系數可降至傳統滑動導引的1/50，使之能輕易地達到μm級的定位精度。滑塊與滑軌間的末制單元設計，使得線形滑軌可同時承受上下左右等各方向的負荷，專利的回流系統及精簡化的結構設計讓HIWIN的線性滑軌有更平順且低噪音的運動。直線導軌是一種滾動導引，它由鋼珠在滑塊與滑軌之間作無限滾動循環，使得負載平臺能沿著滑軌輕易的以高精度作線性運動，其摩擦系數可降至傳統滑動導引的1/50，使之能輕易地達到μm級的定位精度。滑塊與滑軌間的末制單元設計，使得線形滑軌可同時承受上下左右等各方向的負荷，專利的回流系統及精簡化的結構設計讓HIWIN的線性滑軌有更平順且低噪音的運動。
    直線導軌，為四列式單圓弧牙型接觸線性滑軌，同時整合最佳化結構設計之超重負荷精密線性滑軌，比其他同類型之四列式線性滑軌提升30%以上之負荷與剛性能力；具備四方向等負載特色，及自動調心功能，可吸收安裝面的裝配誤差，得到高精度的訴求。
  特點：
1、 容許負荷大
2、 所有方向皆具備有高剛性
3、 潤滑構造簡單
4、 自動調心能力
5、 具有互換性

   產品應用范圍:
  ●HG系列:磨床,銑床,車床,鉆床,綜合加工機,放電加工機,線切割機,精密量測儀器,木工機器,搬運機器,運送裝置
  ●EG系列:產業自動化機器,半導體機械,雷射雕刻機,包裝機器
  ●MGN/MGW系列:印表機,機器手臂,電子儀器設備,半導體設備
  ●RG系列:CNC加工機,重切削加工機,CNC磨床,射出成型機,放電加工機,線切割機大型龍門機床

   選用精度等級
   ●  C,H,P,SP,UP等級視設備精度要求而定

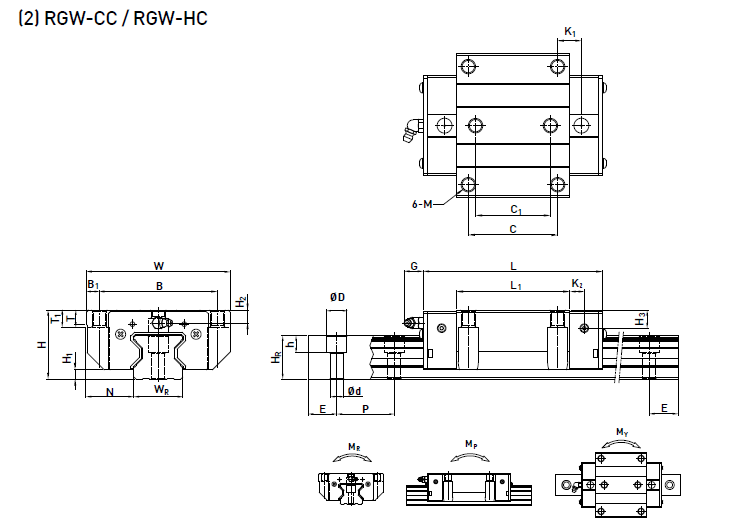

上銀直線導軌RGW65HC滑塊長295，寬170，是一款法蘭型超重負荷上下鎖式滑塊，RGW65HC上銀滑塊上面有6個M16的螺紋孔，邊上4個孔距是142*110，中間一排孔距為82,滑軌加滑塊的組合高度為90，上銀導軌RGW65HC的安裝螺絲為M16，安裝孔之間的距離為75，由于體積比較大，目前多應用于大型機械設備中.

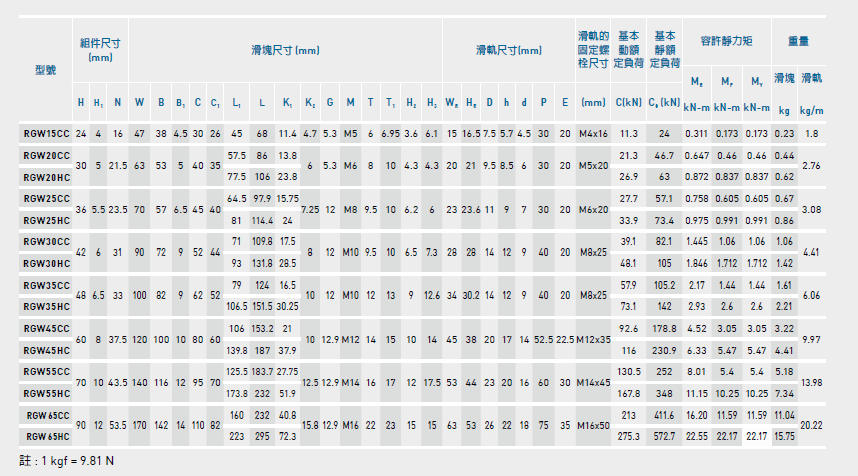

上銀直線導軌滑塊RGW65HC具體參數如下:
